DNIT Disponibiliza Template do Álbum de passarelas de pedestres.

O núcleo BIM do DNIT publicou na última quinta-feira os templates BIM do Álbum de projetos-tipo de passarelas de Pedestres (IPR-748) juntamente com seus respectivos manuais de utilização, a fim de subsidiar às empresas contratadas na elaboração de projeto básico e executivo realizados a partir da aplicação da metodologia Building Information Modeling (BIM).

                                                                                                            Fonte: NUBIM/DPP/DNIT

Essa ação faz parte da estratégia de implementação do Building Information Modelling o BIM no DNIT, que iniciou as ações de inserção da metodologia focada em atuar no Programa PROARTE,  no intuito de, como estratégia proposta pela Autarquia, utilizar uma metodologia que vai além das rotinas de modelagem atuais (3D), mas na adoção de modelos parametrizados que carregam em si níveis de detalhamento, informações que subsidiam o planejamento (4D) e orçamento (5D) bem como promovem um ambiente colaborativo e interativo entre os envolvidos.

O Manual de Utilização do Template de Passarelas de Pedestres auxiliará as empresas quanto as informações mínimas necessárias para elaboração de projetos dessa natureza, tendo como ponto de partida, os modelos realizados em diferentes plataformas BIM, dados pelos parâmetros técnicos BIM com apoio de vídeos orientativos.

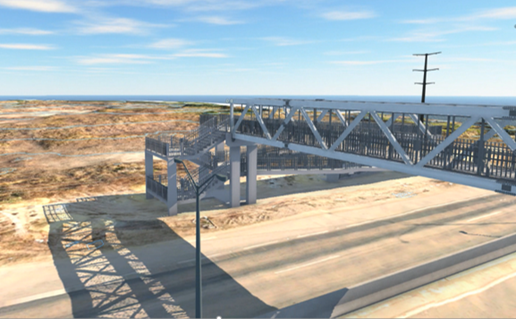

O Álbum de projetos-tipo do Álbum de Passarelas de Pedestres (IPR-748) é formado por duas partições: os acessos, em concreto armado, que possibilitam a ascensão dos pedestres à elevação de travessia, e a superestrutura metálica que efetivamente vence o vão necessário para transpor a via. O projeto é, então, formado pela associação dos acessos e da superestrutura metálica para compor a travessia requerida em determinada rodovia federal. Cabe destacar que os projetos de fundação devem ser elaborados caso a caso levando em consideração, suas especificidades geotécnicas.

São fornecidos 7 (sete) módulos de acessos denominados por A800, A720, A640, A560, A480, A400 e A320, onde o sufixo numérico indica a altura do acesso, em centímetros e 5 (cinco) módulos de superestrutura metálica denominados PL-15, PL-20, PL-25, PL-30 e PL-35, onde o sufixo numérico indica o comprimento em metros da superestrutura metálica. O acoplamento entre os acessos e a estrutura metálica é padronizado, de forma a prover múltiplas alternativas de implantação adequando-se a diferentes conformações de topografia, gabarito vertical e plataforma da via a ser transposta, conforme pode ser consultado no Volume 1 – Desenhos no Manual IPR-748.

Com modelo em mãos, instruções e capacitações produzidas pelo Núcleo BIM, o avanço da metodologia segue a um novo patamar, onde viabiliza na etapa “mão na massa” um modelo totalmente editável que favorece e facilita a modelagem do projeto de passarelas de pedestres, que agora está disponibilizado à toda comunidade.

Esses Templates iniciais, modelados nos softwares, Autodesk/Revit e Trimble /Tekla são produtos, frutos de colaboração dos Acordos de Cooperação Técnica com a empresa Autodesk e Trimble, firmados com o Núcleo BIM do DNIT e disponibilizados à sociedade civil com o intuito de facilitar e otimizar o processo de elaboração de projetos em BIM.

Conheça mais a respeito na aba de capacitações do BIM DNIT

O álbum de passarelas se encontra na aba Biblioteca BIM

Conheça mais a respeito do BIM através de nossa página BIM no DNIT. (bit.ly/BIMDNIT).
