Convenções nas Medições entre Relógios

Referências:
(a) Comitê Consultivo Internacional de Rádio (CCIR), Documento VII/71 (revisado) 18 de julho de 1968.

(b) Resolução 2 da Comissão 31 da União Astronômica Internacional (IAU), 29 de agosto de 1967.

c) Circular do Depto. Serviço da Hora, série A n° 9, 10 de abril de 1974.

d) Circular do U.S. Naval Observatory, série 14, n° 49 de 01 de março de 1990.

1. Definição:

Em um determinado Instante de Tempo:

Seja UTC(a) o tempo indicado pelo relógio a e UTC(b) o tempo indicado pelo relógio b, então UTC(a) - UTC(b) é a diferença em tempo entre os relógios a e b.

Três possibilidades existem:

a. UTC(a) - UTC(b) é uma quantidade maior que zero, indicando que o relógio a está na frente do relógio b naquela quantidade;

b. UTC(a) - UTC(b) é uma quantidade menor que zero, indicando que o relógio a está atrás do relógio b daquela quantidade;

c. UTC(a) - UTC(b) é igual a zero, o que significa que os relógios a e b indicam a mesma hora do dia naquele particular instante de tempo.

2. Exemplo:

Uma comparação de tempo executada no ONRJ à 1600 UT em 13 de julho de 1990 entre um relógio em UTC local do ONRJ denominado T65 e um relógio visitante com UTC denominado T80 indicou que o relógio do ONRJ estava na frente do relógio visitante, com 37,2 microsegundos. Esta diferença entre relógios será expressa da seguinte forma:

UTC(T65) - UTC(T80) = 37,2 m s, RJ, 1990 Julho 13, 16h00m UTC, ou

UTC(T80) - UTC(T65) = -37,2 m s, RJ, 1990 Julho 13, 16h00m UTC

Convencionalmente, e simplificando, também se usa a forma:

T65 - T80 = 37,2 m s, RJ, 1990 Julho 13, 16h00m UTC

Isso significa que:

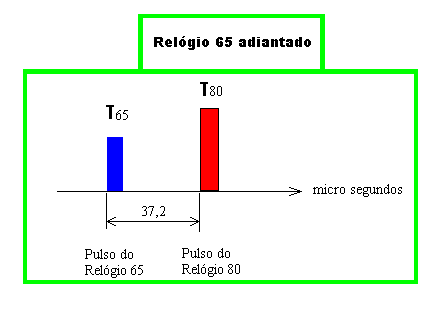

a. Se um medidor de intervalo de Tempo, contador, iniciou a medida com um pulso por segundo, 1PPS, do T65 e parou a medida com um pulso por segundo da saída do relógio T80, a leitura mostrada no contador será 37,2 m s.

2

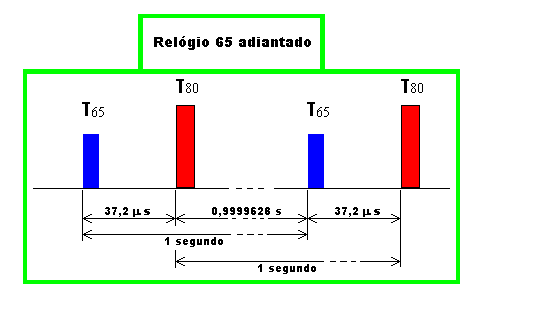

b. Se, por outro lado, o contador partiu com a saída de 1PPS do T80 e parou com a saída de 1PPS do relógio do T65, a leitura mostrada no contador será 999.962,8 m s. Esta leitura é equivalente ao número negativo (-37,2) porque o contador não poderia ser parado pelo pulso de segundo correspondente do T65, mas somente pelo pulso de segundo seguinte. Portanto, deve-se subtrair a leitura de 1 segundo.

3

c. Se a varredura de um osciloscópio tem seu início sincronizado com a saída de 1PPS de relógio T65, a saída de 1PPS do relógio de T80 aparecerá na tela do osciloscópio 37,2 m s depois do início da varredura do feixe de elétrons, desde que a saída de 1PPS do relógio T80 tenha sido conectada à entrada vertical do osciloscópio.

d. Se a varredura do osciloscópio teve sua partida comandada pela saída de 1PPS do relógio T80, o pulso seguinte do relógio T65, aparecerá na tela do osciloscópio 999.962,8 m s após o início da varredura do feixe de elétrons, desde que a saída de 1 PPS do relógio T65 tenha sido conectada a entrada vertical do osciloscópio.
