A Estação Terrena de Rastreio e Controle de Microssatélite, denominada ET(INPE-ITA), desde Dezembro de 2013 encontra-se disponível e operacional em coordenação com a ET(INPE-CRS), está instalada na cobertura do prédio sede do Curso de Engenharia Eletrônica do Instituto Tecnológico da Aeronáutica - ITA, que foi instalada no âmbito da Parceria INPE/MCTI - ITA/DCTA/MD.

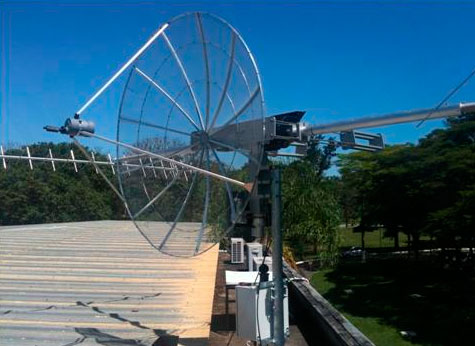

Estação de São José dos Campos
ET(INPE – ITA) – Especificações do Manual da ISIS - GSkit:
| Parameter | Typical value | Comments |
|---|---|---|
| Supply voltage | 110 V AC (50-60 Hz) 220 V AC (50-60 Hz) |
|
| Supply current | max 7.0 A (110 V) max 3.5 A (220 V) |
|
| Temperature range | 25º C | |
| Relative Humidity | 0 - 90% Non condensing | |
| Weight | 94 Kg (VHF + UHF) 98 Kg (including S-band) |
S-band optional |
| TX Frequency range | 144 - 146 MHz (VHF) 435 - 438 MHz (UHF) |
|
| Maximum output power | 50 dBm (VHF) 50 dBm (UHF) |
|
| Uplink modulation | AFSK | |
| Uplink datarate | 1200 bps | |
| Uplink protocol | AX.25 | |
| RX Frequency range | 144 - 146 MHz (VHF) 435 - 438 MHz (UHF) 2.2 - 2.5 GHz (S-band) |
S-band optional |
| Overall Noise Figure (cable lenght 10 m) |
1.6 dB (VHF) 2 dB (UHF) 0.9 dB (S-band) |
S-band optional |
| Maximum Input Signal | -20 dBm | |
| Downlink modulation | Raised-Cosine BPSK | |
| Downlink datarate | 1.2 - 9.6 Kbps (VHF and UHF) 14.4 - 115.2 Kbps (S-band) |
S-band optional |
| Downlink protocol | AX.25 |
