Estação de Santa Maria
A Estação Terrena ET(INPE-CRS), localiza-se na cidade de Santa Maria – RS, opera em coordenação entre as Estações Terrenas ET(INPE-CRS) e ET(INPE-ITA), do Programa NANOSATC-BR, Desenvolvimento de CubeSats, para as atividades de rastreio dos nanosatélites: NANOSATC-BR(1 & 2) do Programa e dos nanosatélites Brasileiros, tais como: AESP-2014 e CONASAT.

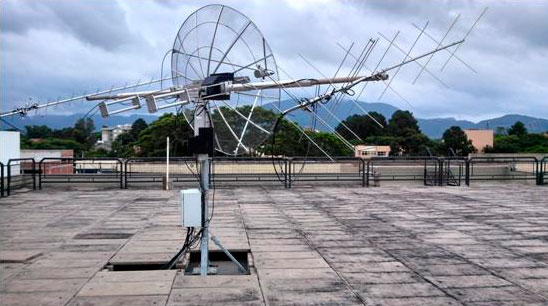

Estação de Santa Maria
A coordenação das Estações Terrenas ET(INPE-CRS) e ET(INPE-ITA), implica num aumento significativo do campo de visada e consequentemente na recepção de dados enviados pelos nanosatélites em órbita espacial.
ET(INPE – CRS) – Especificações do Manual da ISIS - GSkit:
| Parameter | Typical value |
|---|---|
| Frequency range VHF | 144-146MHz |
| Frequency range UHF | 430-450MHz |
| Frequency range S-band (receive only) | 2400 - 2402MHz |
| Modulation type | SSB (USB and LSB) AM FM CW |
| Modulation data rates | 1200 - 9600bd |
| Demodulation data rates | 1200 - 9600bd |
| AC voltage | 230V |
| AC Frequency | 45 - 65Hz |
| Uplink Capabilities | 1200bd AFSK 9600bd G3RUH FSK |
| Downlink Capabilities | 1200bd AFSK 1200bd BPSK 9600bd G3RUH FSK |
| VHF antenna gain | 10.2dBdc LHCP / RHCP |
| UHF antenna gain | 14.1dBdc LHPC / RHCP |
| S-band antenna gain | 21.4dB RHCP |
| VHF Noise Figure | 4.2dB |
| UHF Noise Figure | 4.2dB |
| S-band converter Noise Figure | 0.9dB typical |
A Estação Terrena ET(INPE-CRS) de Santa Maria possui o sistema terreno de captura de dados (sensor) de direcionamento automático, ou seja, à medida que o satélite entra no campo de visão da antena, esta acompanha o CubeSat na sua trajetória até onde alcançar a sua visão, porém não é imediata a conexão com o Cubesat, isso faz com que o tempo "útil" de visada diminua, ocasionando menor transmissão de dados para a estação terrena.
A área de cobertura da antena da ET(INPE-CRS) é dada por um cone de 45º, sendo que o satélite envia sinal isotropicamente, para todos os lados por uma antena omnidirecional, que é um sinal constante e intermitente de rádio transmissão, que no caso de Cubesats é usado para confirmação que o satélite está funcionando corretamente na órbita depositada.
Para o primeiro contato, a parceria com uma estação rádio amadora que está na trajetória da órbita inicial é uma possibilidade atualmente usada por Cubesats de outras instituições. O sinal de downlink (beacon) é recebido pela estação amadora e decodificado, logo após as informações recebidas são enviadas para a central, no caso, para a ET(INPE-CRS) em Santa Maria.
Especialistas da EMSISTI Soluções em TI farão a entrega do Software de Solo da Missão do NANOSATC-BR1. A entrega constituirá da implantação do software na Estação Terrena ET(INPE-CRS), instalada e operacional em Santa Maria, na cobertura do prédio sede do Centro Regional Sul de Pesquisas Espaciais - CRS/INPE-MCTI, e em efetuar seus últimos testes com o software já implementado na Estação Terrena ET(INPE-CRS).
Está estabelecido e aprovado que a Estação Terrena, ET(INPE-CRS), em Santa Maria, RS, será a Estação Terrena de Rastreio e Controle de Nanosatelites do NANOSATC-BR1 piloto do rastreio e a única autorizada a enviar telecomandos ao NANOSATC-BR1 para mudança de estado em órbita.
