Participação da Indústria Nacional
Como nos satélites CBERS-1,2 e 2B, os satélites CBERS-3 e 4 são compostos por dois módulos: o Módulo de Serviço e o Módulo de Carga Útil, e cada módulo é composto de vários subsistemas.
A participação do Brasil para os satélites CBERS-3 e 4 aumentou de 30% para 50% . No quadro abaixo estão discriminadas as divisões de responsabilidade de cada país.
| Responsabilidade | País |
|---|---|
| Estrutura | Brasil |
| Controle Térmico | China |
| Controle de Órbita e Atitude | China |
| Suprimento de Energia | Brasil |
| Supervisão de Bordo | China |
| Telecomunicações de Serviço | Brasil/China |
| Responsabilidade | País |
|---|---|
| Câmera IRS | China |
| Câmera PANCROMATICA - PAN | China |
| Câmera MUX | Brasil |
| Câmera WFI | Brasil |
| Transmissor de Dados Imagem Cameras IRS e PAN | China |
| Transmissor de Dados Imagem Cameras MUX e WFI | Brasil |
| Gravador de Dados Digitais | Brasil |
| Sistema Brasileiro de Coleta de Dados Ambientais | Brasil |
| Monitor de Ambiente Espacial | China |
* Para alcançar o percentual de participação estabelecido no acordo de cooperação os equipamentos Central Terminal Unit (CTU) e Remote Terminal Units (RTU) do subsistema Supervisão de Bordo (OBDH) de responsabilidade da China passaram a ser de responsabilidade do Brasil.
As figuras 1, 2 e 3 mostram vista explodida do satélite. Os equipamentos em verde são equipamentos sob responsabilidade do Brasil e os em vermelho sob a responsabilidade da China.

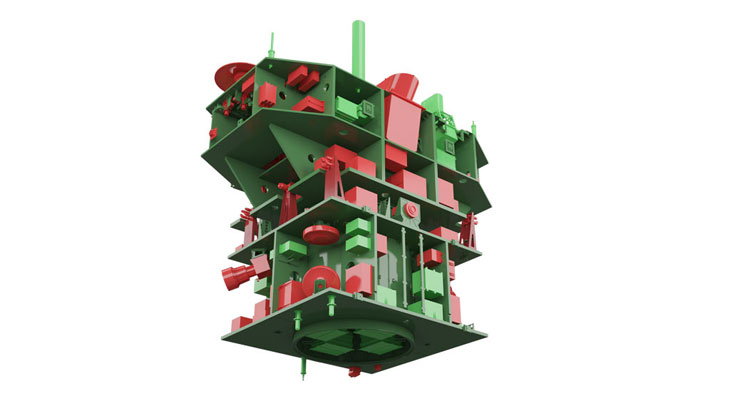

- Figura 1 - Vista explodida do satélite CBERS-3 e 4.

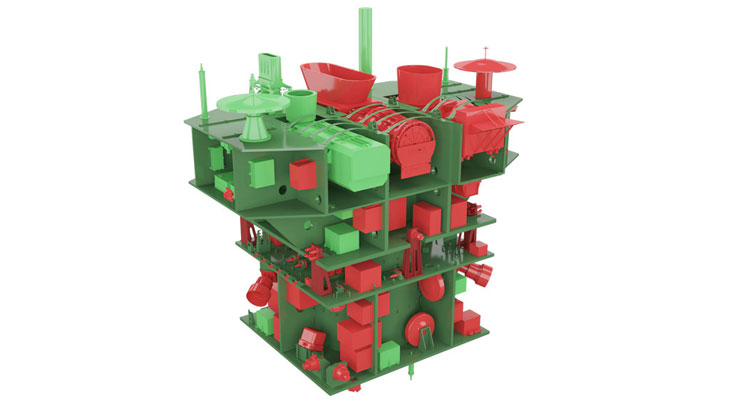

- Figura 2 - Vista explodida do satélite CBERS-3 e 4.

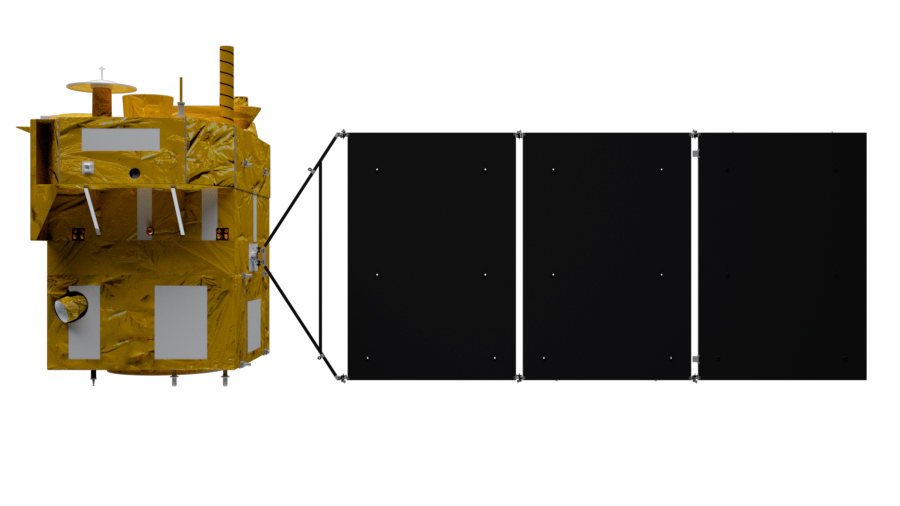

- Figura 3 - CBERS-3 e 4.
O quadro abaixo descreve os fornecedores nacionais e suas participações na construção dos satélites CBERS-3 e 4.
| Subsistema/Equipamento | Contratado |
|---|---|
| Estrutura | Consórcio CFF - Cenic e Fibraforte |
| EPSS - Parte Elétrica (Shunt, BDR, BCHC Conversores DC/DC) | Aeroeletronica |
| Gerador Solar (SAG) | Orbital Engenharia |
| Transponders TTCS | Consorcio TT&C - Mectron, Neuron e Betatelecom |
| Antenas dos Subsistemas TTCS e DCS | Neuron |
| OBDH (CTU e RTUs) | Omnisys |
| Transmissor de Dados | Consórcio Omnisys/Neuron |
| Antena Banda X | Consórcio Omnisys/Neuron |
| Subsistema Coleta de Dados | Consórcio Omnisys/Neuron |
| Camera Mux | Opto Eletronica |
| Gravador de Dados | Mectron |
| Camera WFI | Consórcio WFI - Equatorial e Opto Eletronica |
| Container do Satélite | Fibraforte |
| Segmento Solo | Empresa |
| Sistema para ingestão, gravação, processamento e geração de imagens das câmeras MUX, WFI, IRS e PAN | AMS Kepler Engenharia de Sistemas Ltda |
