Participação da Indústria Nacional
Os satélites CBERS-1, 2 e 2B são compostos por dois módulos: o Módulo de Serviço e o Módulo de Carga Útil, sendo que cada módulo é composto de vários subsistemas.
O Módulo de Serviço tem a função de assegurar o suprimento de energia, os controles, as telecomunicações de serviço, a supervisão e demais funções necessárias à operação do satélite. Os subsistemas que o compõem são: Estrutura, Controle Térmico, Controle de Órbita e Atitude, Suprimento de Energia, Supervisão de Bordo e Telecomunicações de Serviço.
O Módulo de Carga Útil tem a função de acomodar as câmeras, os transmissores de dados de imagem, o gravador e o repetidor do Sistema Brasileiro de Coleta de Dados Ambientais. Os subsistemas que o compõem são: Câmera CCD – Câmera Imageadora de Alta Resolução, Câmera IRMSS – Imageador por Varredura de Média Resolução, Câmera WFI – Câmera Imageadora de Amplo Campo de Visada, Transmissor de Dados Imagem, Repetidor do Sistema Brasileiro de Coleta de Dados Ambientais e Monitor de Ambiente Espacial. No caso do CBERS-2B, a câmera IRMSS é substituída pela Câmera Pancromática de Alta Resolução - HRC.
No quadro abaixo estão discriminadas as divisões de responsabilidade de cada país. As figuras mostram os subsistemas e as empresas nacionais participantes na construção dos satélites CBERS-1, 2 e 2B.
Além de fornecer os subsistemas sob sua responsabilidade, o Brasil também forneceu equipamentos para alguns subsistemas sob responsabilidade da China, a saber: Central Terminal Unit (CTU) e Remote Terminal Units (RTU) para o subsistema de supervisão de bordo; SSPA para o subsistema Transmissor de Dados Imagem; Attitude and Orbit Control Computer (AOCC) para o subsistema Controle de Órbita e Atitude.
| Responsabilidade | País |
|---|---|
| Estrutura | Brasil |
| Controle Térmico | China |
| Controle de Órbita e Atitude | China |
| Suprimento de Energia | Brasil |
| Supervisão de Bordo | China |
| Telecomunicações de Serviço | Brasil/China |
| Responsabilidade | País |
|---|---|
| Câmera CCD | China |
| Câmera IRMSS (CBERS-1 e 2) e HRC (CBERS-2B) | China |
| Câmera WFI | Brasil |
| Transmissor de Dados Imagem | China |
| Sistema Brasileiro de Coleta de Dados Ambientais | Brasil |
| Monitor de Ambiente Espacial | China |

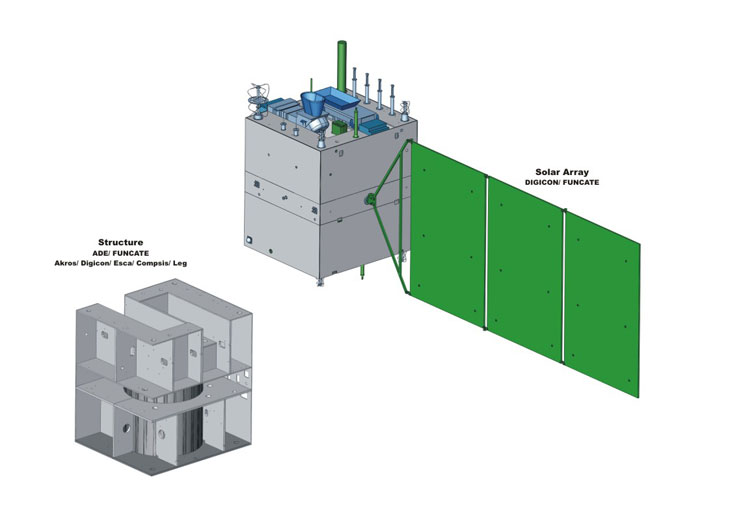

A Figura 1 mostra o satélite CBERS com painel solar aberto e os fornecedores do Painel Solar (Suprimento de Energia) e da Estrutura.
- Figura 1 - Satélite CBERS com Painel Solar aberto e os fornecedores do Painel Solar.
As figuras 2 e 3 mostram os fornecedores nacionais e suas participações na construção dos satélites CBERS-1 e 2.

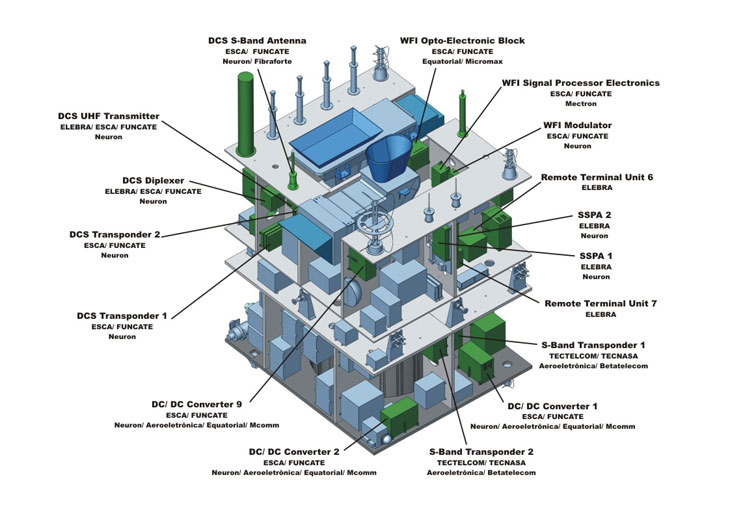

- Figura 2 - Satélite aberto e os Fornecedores Nacionais (vista 1).

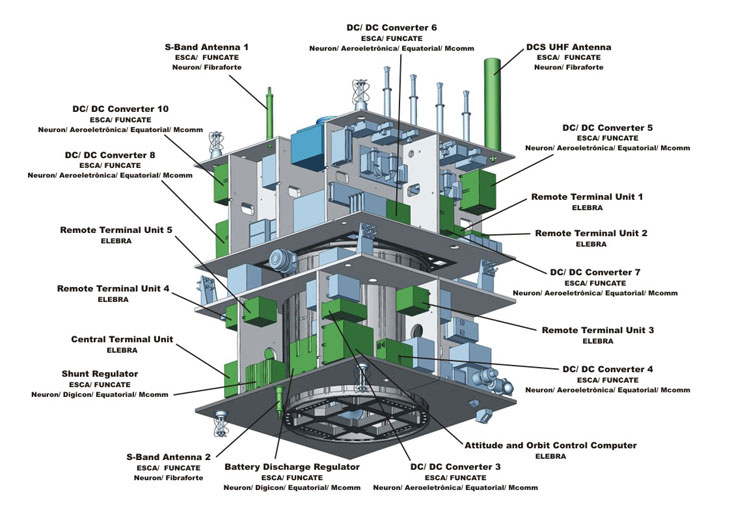

- Figura 3 - Satélite aberto e os Fornecedores Nacionais (vista 2).
© Todas as imagens poderão ser reproduzidas, desde que citada a fonte: CBERS/INPE – Divulgação.
