Descrição

Os satélites CBERS-1 e 2 são compostos por dois módulos. O módulo "carga útil" acomoda os sistemas ópticos (CCD – Câmera Imageadora de Alta Resolução, IRMSS – Imageador por Varredura de Média Resolução e WFI – Câmera Imageadora de Amplo Campo de Visada) usadas para observação da Terra e o Repetidor para o Sistema Brasileiro de Coleta de Dados Ambientais. O módulo "'serviço" contém os equipamentos que asseguram o suprimento de energia, os controles, as telecomunicações e demais funções necessárias à operação do satélite. O satélite CBERS-2B é muito semelhante aos CBERS-1 e 2, mas o IRMSS é substituído pela HRC - Câmera Pancromática de Alta Resolução.

<

Satétile CBERS-1, 2 e 2B

http://marte.sid.inpe.br/col/dpi.inpe.br/sbsr@80/2008/11.18.12.46/doc/2001-2008.pdf

Os 1100 W de potência elétrica necessários para o funcionamento dos equipamentos de bordo são obtidos através de painéis solares, que se abrem quando o satélite é colocado em órbita e se mantêm continuamente orientados na direção do Sol por controle automático.

Para cumprir os rigorosos requisitos de apontamento das câmeras necessários à obtenção de imagens de alta resolução, o satélite dispõe de um preciso sistema de controle de atitude. No caso do CBERS-2B, uma melhoria significativa é a instalação de um receptor de GPS (Global Positioning System) e de um sensor de estrelas para assistir os mecanismos de controle de atitude. Esse sistema é complementado por um conjunto de propulsores a hidrazina que também auxilia nas eventuais manobras de correção da órbita nominal do satélite.

Os dados internos para monitoramento do estado de funcionamento do satélite são coletados e processados por um sistema distribuído de computadores antes de serem transmitidos à Terra. Um sistema de controle térmico ativo e passivo provê o ambiente apropriado para o funcionamento dos sofisticados equipamentos do satélite.

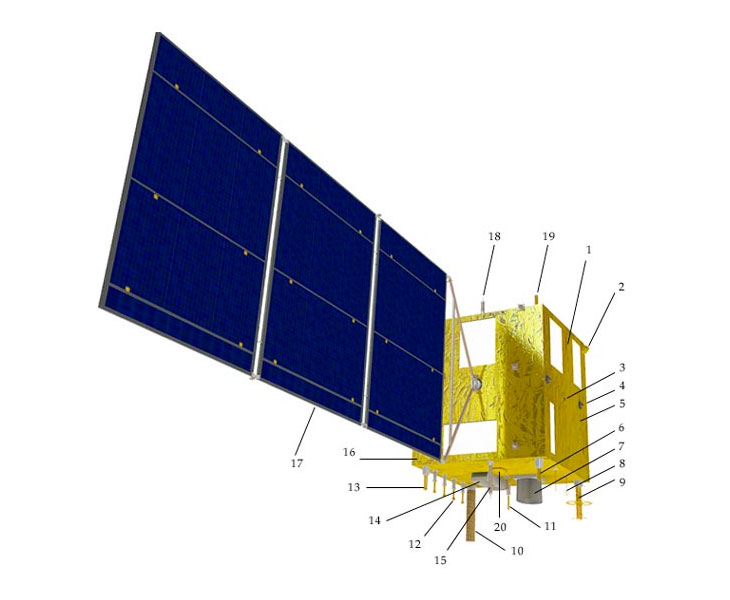

Configurações do Satétile CBERS-1, 2 e 2B

© Todas as imagens poderão ser reproduzidas, desde que citada a fonte: CBERS/INPE – Divulgação.
