Câmeras Imageadoras
|
|
Os satélites CBERS-1, 2 e 2B são equipados com câmeras para observações ópticas de todo o globo terrestre, além de um sistema de coleta de dados ambientais. São sistemas únicos devido ao uso de câmeras que combinam características diversas para resolver a grande variedade de fenômenos que ocorrem em escalas temporais e espaciais típicas de nosso ecossistema.
Os satélites CBERS-1, 2 e 2B caracterizam-se por estarem em uma órbita síncrona com o Sol a uma altitude de 778 km, completando 14 revoluções da Terra por dia. Este tipo de órbita é tal que o satélite sempre cruza o Equador às 10h30 da manhã, hora local, provendo assim as mesmas condições de iluminação solar para tornar possível a comparação de imagens adquiridas em dias diferentes.

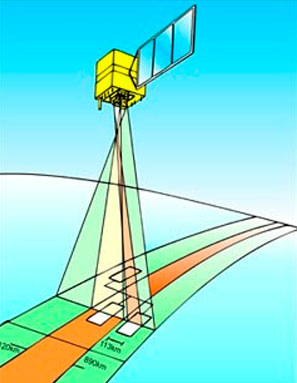

Uma característica importante dos satélites CBERS-1, 2 e 2B são a diversidade de câmeras com diferentes resoluções espaciais e freqüências de coleta de dados.
Imageador de Amplo Campo de Visada (WFI - Wide Field Imager)
A câmera WFI produz imagens de uma faixa de 890 km de largura, permitindo a obtenção de imagens com resolução espacial de 260 m. No período aproximado de cinco dias obtém-se uma cobertura completa do globo.
|
|
| Característica | Dado |
|---|---|
| Bandas espectrais | 0,63 - 0,69 µm (vermelho) 0,77 - 0,89 µm (infravermelho) |
| Campo de Visada | 60º |
| Resolução espacial | 260 x 260 m |
| Largura da faixa imageada | 890 km |
| Resolução temporal | 5 dias |
| Frequência da portadora de RF | 8203,35 MHz |
| Taxa de dados da imagem | 1,1 Mbit/s |
| Potência Efetiva Isotrópica Irradiada | 31,8 dBm |
Câmera Imageadora de Alta Resolução (CCD - High Resolution CCD Camera)

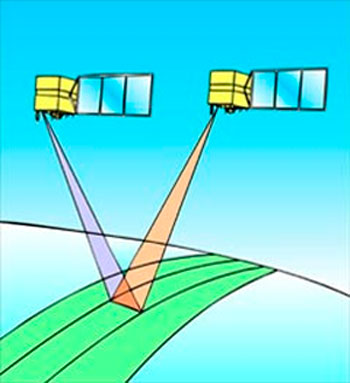

A câmera CCD fornece imagens de uma faixa de 113 km de largura, com uma resolução de 20 m. Esta câmera tem capacidade de orientar seu campo de visada dentro de ± 32 graus, possibilitando a obtenção de imagens estereoscópicas de certa região. Além disso, qualquer fenômeno detectado pela WFI pode ser focalizado pela câmera CCD, para estudos mais detalhados, através de seu campo de visada, no máximo a cada três dias.
|
A câmera CCD opera em cinco faixas espectrais, incluindo uma faixa pancromática de 0,51 a 0,73 µm. As duas faixas espectrais do WFI são também empregadas na câmera CCD para permitir a combinação dos dados obtidos pelas duas câmeras. São necessários 26 dias para uma cobertura completa da Terra. |
| Característica | Dado |
|---|---|
| Bandas espectrais | 0,51 - 0,73 µm (pan) 0,45 - 0,52 µm (azul) 0,52 - 0,59 µm (verde) 0,63 - 0,69 µm (vermelho) 0,77 - 0,89 µm (infravermelho próximo) |
| Campo de Visada | 8,3º |
| Resolução espacial | 20 x 20 m |
| Largura da faixa imageada | 113 km |
| Capacidade de apontamento do espelho | ±32º |
| Resolução temporal | 26 dias com visada vertical (3 dias com visada lateral) |
| Frequência da portadora de RF | 8103 MHz e 8321 MHz |
| Taxa de dados da imagem | 2 x 53 Mbit/s |
| Potência Efetiva Isotrópica Irradiada | 43 dBm |
Imageador por Varredura de Média Resolução (IRMSS - Infrared Multispectral Scanner)
|
A câmera de varredura IRMSS tem quatro faixas espectrais e estende o espectro de observação do CBERS até o infravermelho termal. O IRMSS produz imagens de uma faixa de 120 km de largura com uma resolução de 80 m (160 m no canal termal). Em 26 dias obtém-se uma cobertura completa da Terra, que pode ser correlacionada com aquela obtida através da câmera CCD. Está presente nos CBERS-1 e 2, mas não no CBERS-2B; neste, foi substituído pela HRC (Câmera Pancromática de Alta Resolução). |
| Característica | Dado |
|---|---|
| Bandas espectrais | 0,50 - 1,10 µm (pancromática) 1,55 - 1,75 µm (infravermelho de ondas curtas) 2,08 - 2,35 µm (infravermelho de ondas curtas) 10,40 - 12,50 µm (infravermelho termal) |
| Campo de Visada | 8,8º |
| Resolução espacial | 80 x 80 m (160 x 160 m termal) |
| Largura da faixa imageada | 120 km |
| Capacidade de apontamento do espelho | ±32º |
| Resolução temporal | 26 dias |
| Frequência da portadora de RF | 8216,84 MHz |
| Taxa de dados da imagem | 6,13 Mbit/s |
| Potência Efetiva Isotrópica Irradiada | 39,2 dBm |
Câmera Pancromática de Alta Resolução (HRC - High Resolution Camera)
A câmera HRC opera numa única faixa espectral, que cobre o visível e parte do infravermelho próximo. Está presente apenas no CBERS-2B, mas não nos CBERS-1 e 2. Produz imagens de uma faixa de 27 km de largura com uma resolução de 2,7 m, que permitirá a observação com grande detalhamento dos objetos da superfície. Como sua faixa de cobertura é de 27 km, serão necessários cinco ciclos de 26 dias para que os 113 km padrão da CCD sejam cobertos pela HRC. Assim, a cada 130 dias será possível ter uma cobertura completa do país, para ser correlacionada com aquela obtida pela câmera CCD, que neste período terá coberto o país por cinco vezes.
| Característica | Dado |
|---|---|
| Banda espectral | 0,50 - 0,80 µm (pancromática) |
| Campo de Visada | 2,1º |
| Resolução espacial | 2,7 x 2,7 m |
| Largura da faixa imageada | 27 km (nadir) |
| Resolução temporal | 130 dias na operação proposta |
| Taxa de dados da imagem | 432 Mbit/s (antes da compressão) |
| Quantização | 8 bits |
© Todas as imagens poderão ser reproduzidas, desde que citada a fonte: CBERS/INPE – Divulgação.
