Descrição
Assim como os satélites CBERS-3&4, o CBERS 04A será um satélite de sensoriamento remoto de média resolução, dotado de cargas úteis ópticas operando no espectro visível com resoluções na faixa de 2 a 60 metros.
|

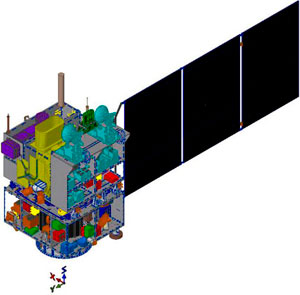

Configuração do CBERS 04A A configuração do Satélite CBERS 04A é parecida com a dos satélites CBERS-3&4, com melhorias para acomodar a nova câmera imageadora chinesa que possui qualidade superior na resolução geométrica e espectral. A divisão de responsabilidades entre Brasil e China permanecerá sendo de 50% para cada país, assim como a divisão de responsabilidades no fornecimento dos subsistemas e equipamentos. Na tabela abaixo é apresentada a divisão de responsabilidades entre os dois países para o fornecimento dos subsistemas do satélite: |
|
| Subsistema | Responsabilidade | |
|---|---|---|
| Módulo de Serviço | Estrutura (STRU) | Brasil |
| Suprimento de Energia | Brasil | |
| Comunicação em Banda-S (TTCS) | Brasil | |
| Controle Térmico (TCSS) | China | |
| Controle de Atitude e Órbita (AOCS) | China | |
| Supervisão de Bordo (OBDH) | China, mas equipamentos CTU e RTUs são fornecidos pelo Brasil | |
| Cablagem (SYCS) | China | |
| Módulo de Carga Útil | Câmera Multiespectral (MUX) | Brasil |
| Câmera Imageadora de Campo Largo (WFI) | Brasil | |
| Gravador Digital de Dados (DDR) | Brasil | |
| Subsistema de Coleta de Dados (DCS) | Brasil | |
| Câmera Multiespectral e Pancromática de Ampla Varredura (WPM) | China | |
| Sistema Transmissor de Dados (DTS) | China | |
| Monitor de Ambiente Espacial (SEM) | China | |
| Cablagem (SYCS) | China | |
Além dos subsistemas que compõem o satélite, cada país é responsável pelo fornecimento de um conjunto de equipamentos de teste usados para testar o satélite durante a fase de Montagem, Integração e Teste (AIT), conforme descrito na Tabela abaixo:
| Equipamentos de Teste | Responsabilidade |
|---|---|
| Equipamento de Solo de Suporte Mecânico – MGSE (para o AIT no Brasil) |
Brasil |
| Equipamento de Solo de Suporte Elétrico – EGSE (SCOE para os subsistemas brasileiros e OCOE) |
Brasil |
| Equipamento de Solo de Suporte Elétrico – EGSE (SCOE para os subsistemas chineses) |
China |
| Equipamento de Solo de Suporte Mecânico – MGSE (para campanha de lançamento na China) |
China |
Na tabela abaixo, são apresentadas as diferenças entre os satélites da primeira geração do Programa CBERS (CBERS-1, 2 e 2B), e os da segunda geração (CBERS-3, 4 e 04A):
| 1ª Geração | 2ª Geração | ||
|---|---|---|---|
| Característica | CBERS-1, 2 e 2B | CBERS-3 e 4 | CBERS 04A |
| Massa total [kg] | 1450 | 2080 | 1730 |
| Potência gerada [W] | 1100 | 2300 | 2100 |
| Taxa de dados [Mbps/s] | 100 | 300 | 900 |
| Vida útil projetado [anos] | 2 | 3 | 5 |
| Altitude [km] | 778 | 778 | 628,6 |
| Dimensão do corpo do satélite (m) | 1,8 x 2,0 x 2,2 | 1,8 x 2,0 x 2,5 | 1,8 x 2,0 x 2,6 |
| Dimensão do painel solar (m) | 6,3 x 2,6 | 6,3 x 2,6 | 6,3 x 2,6 |
| Participação brasileira [%] | 30 | 50 | 50 |
