Infraestrutura AIT
O setor de Montagem Integração e Testes Funcionais do COMIT possui um hall de integração e duas salas de controle dedicadas às atividades de AIT de sistemas espaciais e um laboratório de desenvolvimento de EGSE.
As atividades de AIT de sistemas espaciais contam também com o hall de teste, onde são feitas as medidas de propriedade de massa, integração de painéis solares em satélite de grande porte, testes EMC/EMI, ensaios dinâmicos e ensaios vácuo-térmicos.
Hall de Integração
- Área total de 432 m² (24x18m) e altura de 8.8 m;
- Área limpa classe 7 (norma ISO 14644-1), com sobre-pressão de 3 mm C.A.,e fluxo de ar laminar (entrada pelo teto e saída pelas paredes laterais);
- Condições ambientais continuamente controladas: 22°C ± 3°C / 50% ± 5%;
- Ponte rolante para até 2,0 toneladas, e com altura útil de gancho de 6,0 m;
- Bloco sísmico com área de 75 m² e formato em “L”;
- Porta basculante de 6 m x 6 m para acesso de material;
- Porta para entrada de pessoal com controle de acesso e ante-sala para vestimentas;
- Iluminação LED com total de 1200 lumens e dois circuitos independentes.
- Bocal de nitrogênio gasoso pressurizado (6 bar);
- Bocal de ar-comprimido (6 bar);
- Aspirador de pó centralizado com diversos bocais localizados nas paredes;
- Alimentação AC 60Hz no-break com tomadas 127V e 220V;
- Malha terra com resistência inferior a 1 ohm.

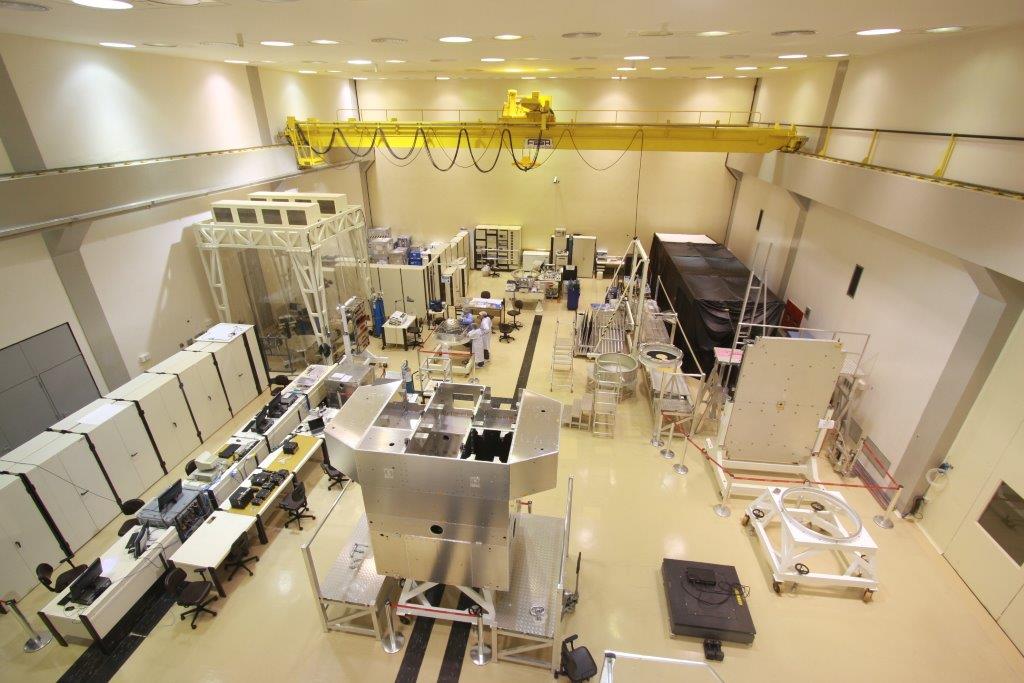

- Vista superior do Hall de Integração
Salas de Controle
Adjacente ao Hall de Integração e ao Hall de Testes e com visada direta por janela, situam uma sala de controle no andar térreo e uma sala de controle no primeiro andar.
Sala de controle - Térreo
A Sala de Controle do Térreo é a sala principal para a coordenação e execução dos testes funcionais no satélite, onde são alocados os elementos centrais do Equipamento de Suporte em Terra (EGSE) que dão suporte aos testes funcionais.
Principais características:
- Área total de 88 m² com 3 m de altura;
- Piso falso com dutos interligado aos halls de integração e de teste;
- Passa carga para hall de integração e de teste;
- Sistema de comunicação com hall de integração e de teste;

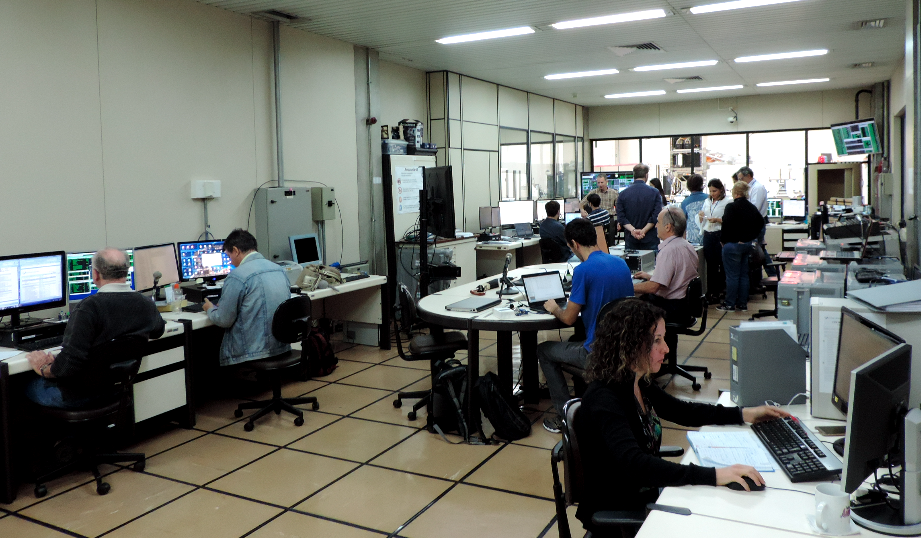

- Sala de Controle de Integração - Térreo
Sala de Controle - 1º andar
A Sala de Controle do primeiro andar é a sala de apoio para a coordenação e execução em paralelo de testes funcionais em satélite de programa espacial concorrente, onde poder ser alocados os elementos centrais do Equipamento de Suporte em Terra (EGSE).
Principais características:
- Área total de 44 m² com 3 m de altura;
- Sistema de comunicação com hall de integração e hall de teste;
