Equipamentos AIT

O setor de Montagem Integração e Testes do LIT fornece uma gama de serviços em AIT necessários à atividades espaciais brasileiras. Para isso o LIT conta com uma infraestrutura em equipamentos específicos do setor espacial e pessoal altamente qualificado.

• Simulador Solar Pulsado para caracterização fotovoltaica de células solares tripla-junção através de pulsos luminosas com 3ms de duração:
• Teste de caracterização de células, cupons e painéis;
• Uniformidade de iluminação de 3% num alvo com até 3m em diâmetro e colocado na distância de 10m;
• Intensidade luminosa de 1353 W/m2 (AM0);
• Irradiação luminosa ajustável entre 80% e 100% em incrementos de 2%;
• Compatibilidade espectral melhor do que 20% para a curva AM0;
• Estabilidade dos pulsos luminosos melhor do que 2%;
• Carga eletrônica com capacidade de operação até 200V;
• Carga eletrônica com capacidade de operação até 10A.

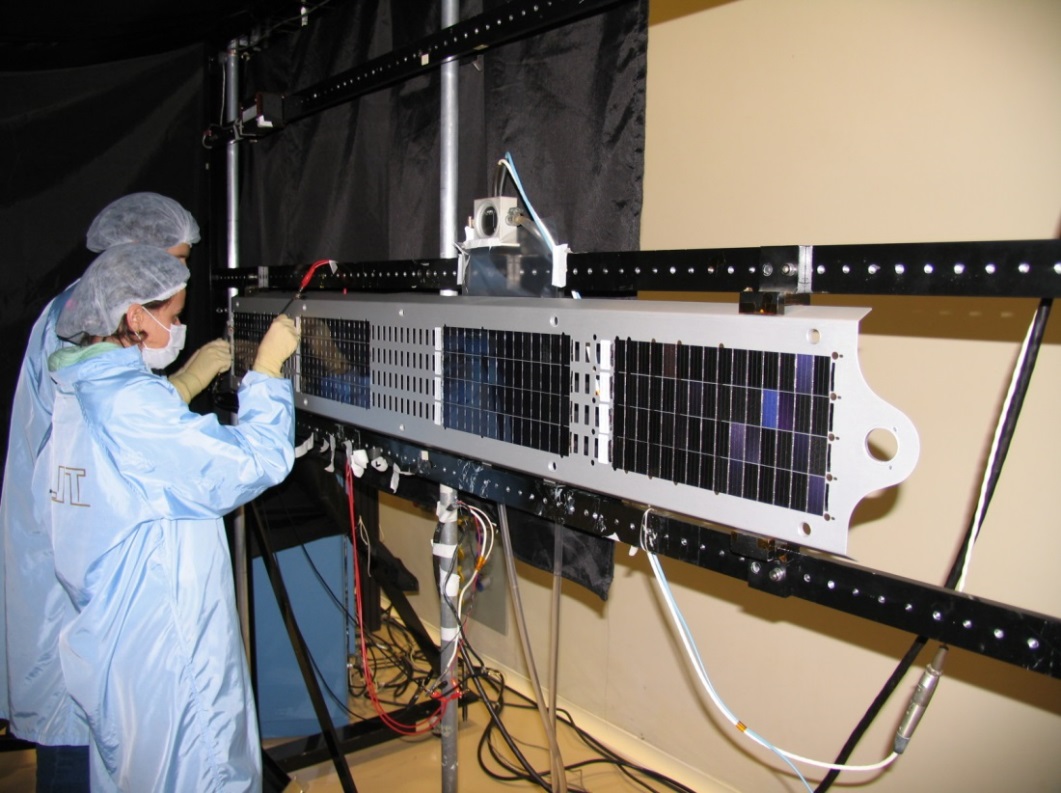

Simulador Solar Pulsando durante preparação para testes de cupons

• Sistema de Testes Magnéticos para medição de campo e momento magnético de satélites e seus subsistemas:
• Medição do momento magnético de acordo com a norma ISO 21494;
• Magnetômetros de três eixos com interface para aquisição dos valores do campo medido.
• Amplitude ±0,6 µT; resolução 3 nT.
• Programa de teste para o cálculo do momento magnético a partir dos valores do campo medido;
• Programa de teste para simulação de distribuição de cargas magnéticas nos satélites;
• Plataforma de material não magnético para movimentação e giro de satélites até 2 toneladas;
• Suportes não magnéticos para posicionamento dos magnetômetros.

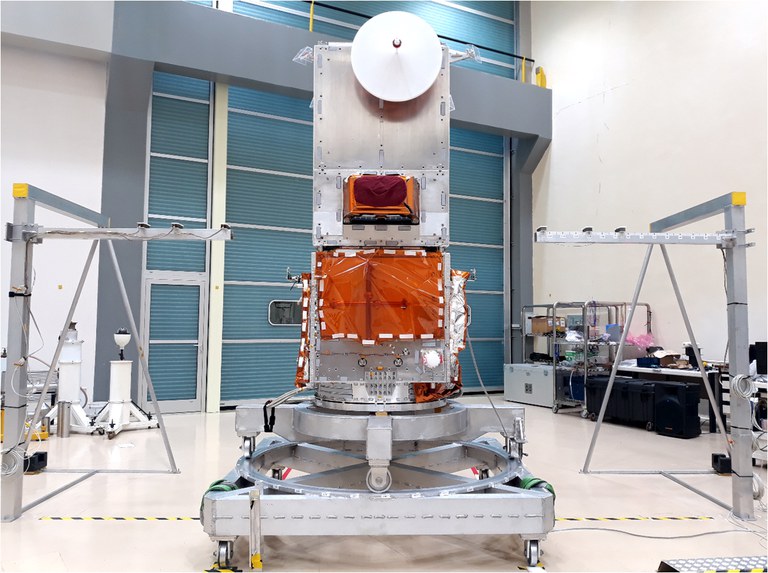

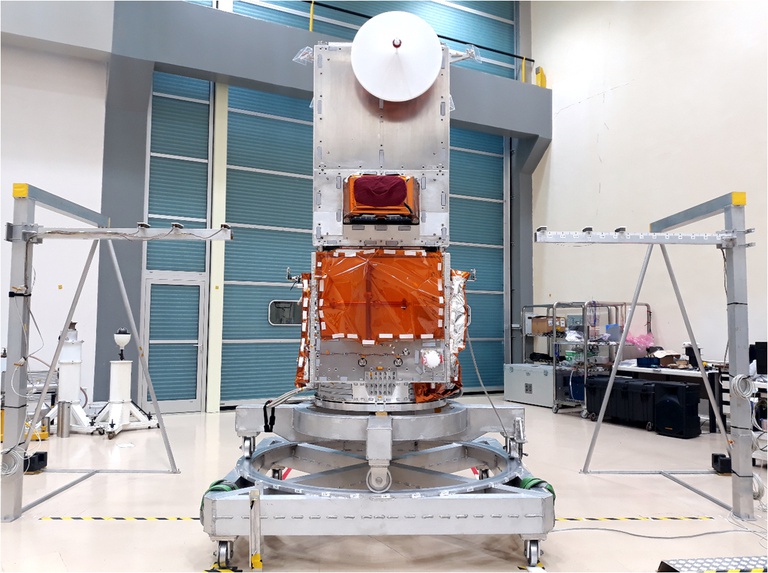

Sistema de Medidas Magnéticas durante balanço magnético do Amazonia-1

• Dispositivo 0G (Deployment Rig) para montagem, integração e testes de painéis solares de satélites de porte pequeno:
• Comprimento do trilho: 3,0 m;
• Altura do trilho: 3,7 m;
• Vão livre transversal ao trilho (entre colunas): 2,2 m.

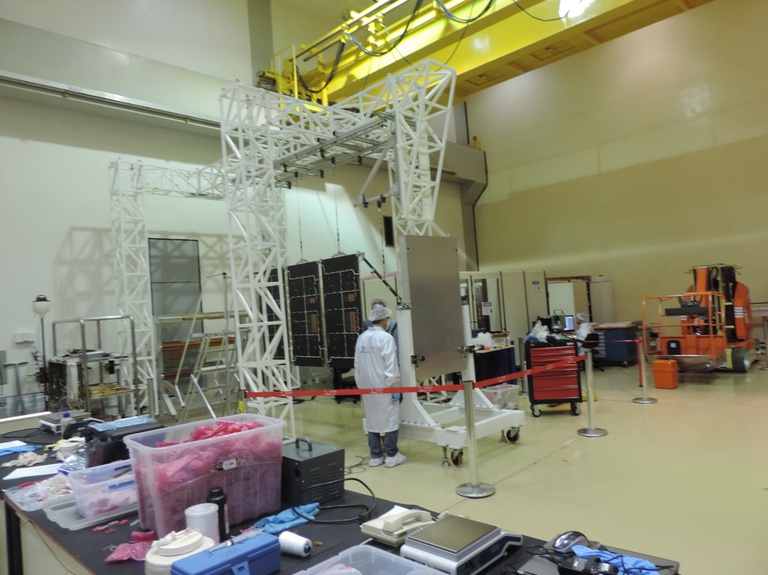

Deployment Rig durante preparação do painel solar do satélite Amazonia-1

• Dispositivo 0G (Deployment Rig) para montagem, integração e testes de painéis solares de satélites de porte médio-grande:
• Comprimento do trilho: 6,5 m;
• Altura do trilho: 4,8 m;
• Vão livre transversal ao trilho (entre colunas): 4,5 m.

• Teodolitos Eletrônicos de Alinhamento Óptico e Medida de Coordenadas:
• Resolução: 0,1”;
• Precisão 0,05”, desvio padrão conforme ISO17123-3, 1 σ;
• Telescópio pan-focal com luz de autocolimação;
• Altura dos tripés ajustáveis até 6,0 m.

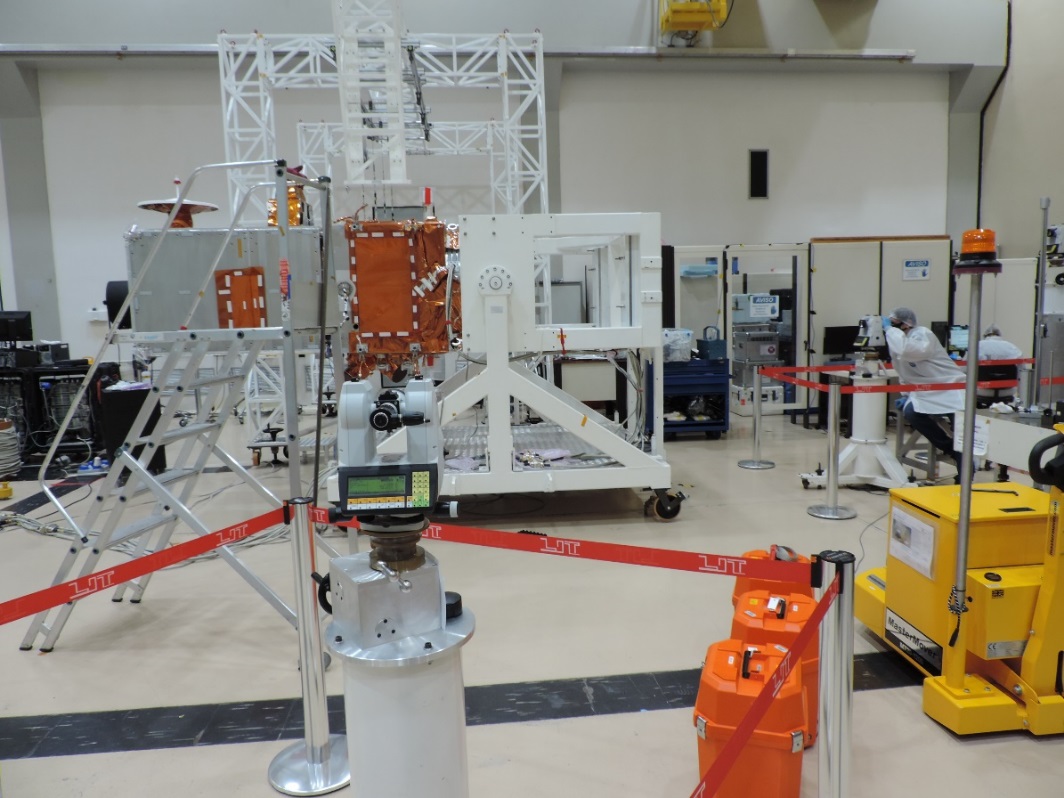

Teodolitos Eletrônicos para Medidas de Alinhamento

• Mesa de Desempeno em ferro fundido.
• Dimensões: 1,40 m x 1,60 m;
• Braço de medição portátil de 6 eixos:
• Capacidade: 2,5 m
• Repetibilidade (ponto): 0,020 mm;
• Exatidão (volumétrica): ±0,029 mm (conforme norma B89.4.22);

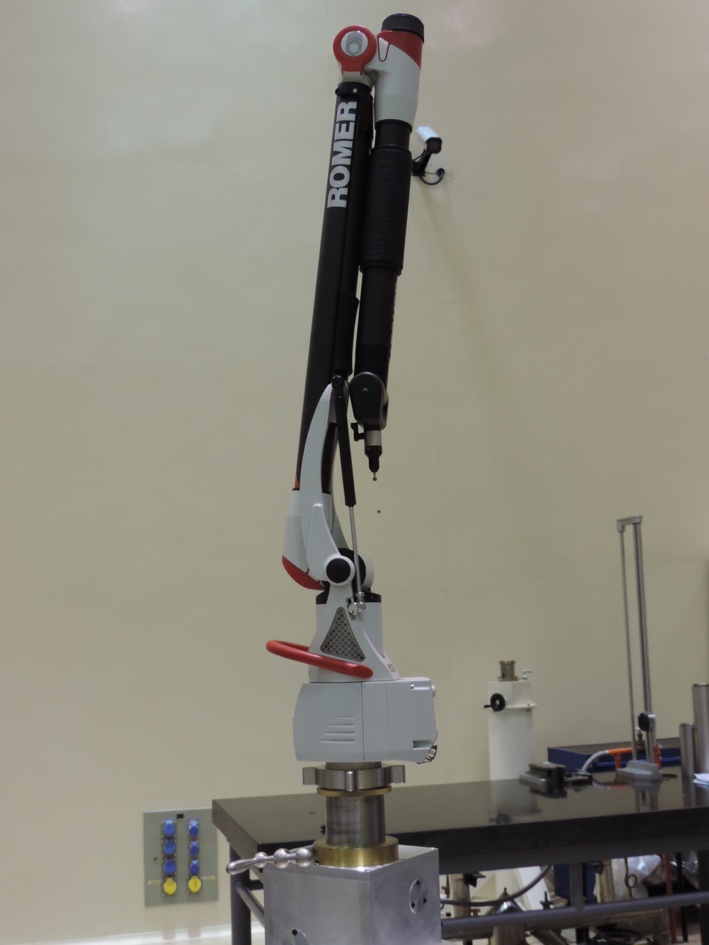

Braço de Medição Portátil de 6 eixos

• Balança de precisão:
• Fundo de Escala: 4,2 kg;
• Resolução: 0,01 g / 0,1 g;
• Repetibilidade: 0,01 g / 0,1 g;
• Linearidade: ±0,02 g;
• Balança de precisão:
• Fundo de Escala: 16 kg;
• Resolução: 0,1 g;
• Precisão: 0,2 g;
• Balança de precisão:
• Fundo de Escala: 32 kg;
• Resolução: 0,1 g;

• Plataforma elevatória com acionamento elétrico e mastro vertical telescópico sobre mesa giratória:
• Altura máxima de trabalho: 10,2 m;
• Alcance máximo horizontal: 2,64 m;
• Carga máxima (cesto): 227 kg;
• Número máximo de pessoas no cesto: 2;
• Dimensões externas (CxLxA): 1,2 m x 1,14 m x 1,99 m.

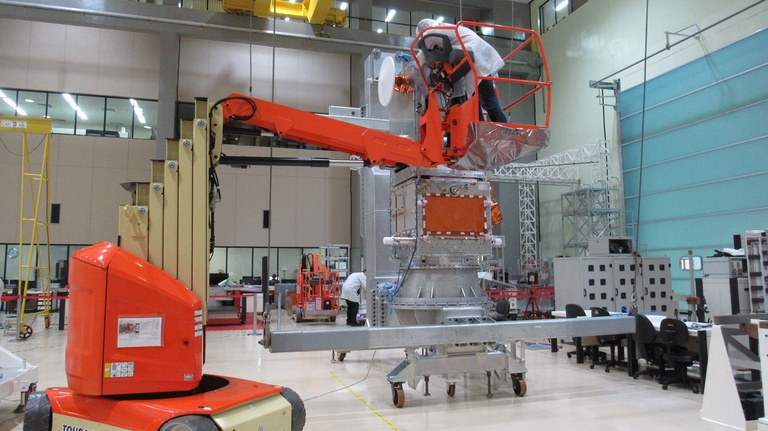

Plataforma Elevatória com acionamento elétrico

• Plataforma elevatória com acionamento elétrico e mastro vertical e horizontal telescópico sobre mesa giratória:
• Altura máxima de trabalho: 11,0 m;
• Alcance máximo horizontal: 4,55 m;
• Carga máxima (cesto): 227 kg;
• Número máximo de pessoas no cesto: 2;
• Dimensões externas (CxLxA): 3,6 m x 1,2 m x 1,99 m.
• Rebocador motorizado de acionamento elétrico:
• Capacidade para movimentação de cargas de até 12.000 kg;
• Velocidade máxima: 6 km/h;

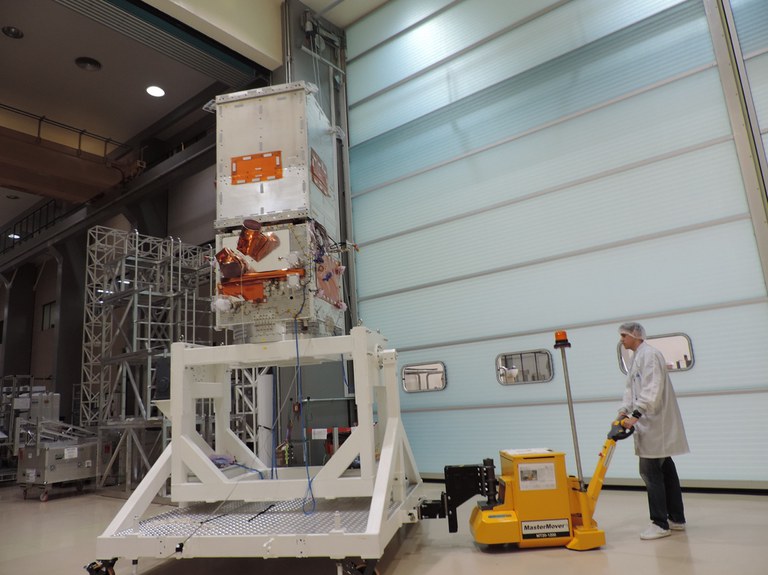

Rebocador Motorizado de acionamento elétrico

• Conjunto de escadas em Alumínio:
• Altura máxima: 3,5 m;
