O Receptor de 5 GHz

O Receptor de 5 GHz

Dentre os receptores usados no projeto GEM, há um polarímetro pseudo-correlacionador em 5 GHz. Como se vê no esquema abaixo, este receptor possui como alimentador uma corneta corrugada escalar, que conduz o sinal até o calibrador e o transdutor de modo ortonormal (OMT, do inglês). Estes último responsável pela divisão do sinal segundo sua polarização para as duas cadeias independentes de componentes, formadas por amplificadores de igual ganho, filtros e defasadores de onda, responsáveis pela modulação de fase. O sinal das duas cadeias é misturado ou correlacionado em um T mágico e posteriormente detectado no diodo quadrático. A partir daí, o sinal é integrado, digitalizado e transmitido para um PC, onde é armazenado.

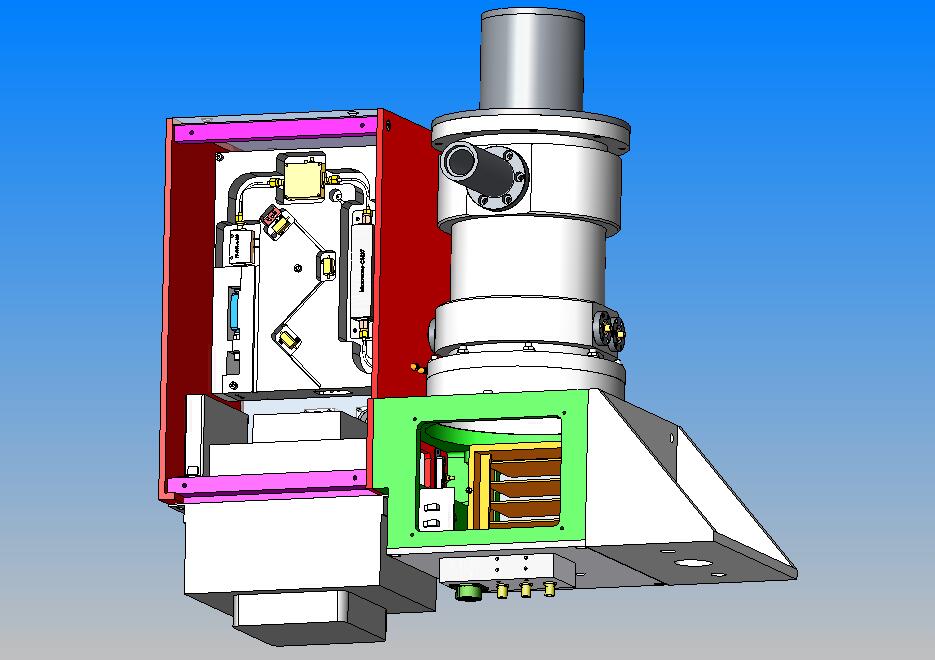

Na prática, ele é montado da seguinte forma:

Onde se pode notar o vaso criogênico, que abriga o primeiro estágio de amplificação, que opera a 77 K. Ainda se vê a placa de RF, que abriga todos os outros componentes, dos filtros até o diodo detector. Esta placa, melhor ilustrada abaixo, contem resistores de potência para seu aquecimento e está num recipiente refrigerado, de tal modo que sua temperatura pode ser mantida em 309 K durante toda a observação do céu.
