Quais equipamentos de um sistema refrigeração podem ser incluídos dentro do escopo da Portaria Inmetro nº 120, de 2021?

Um sistema de refrigeração geralmente é constituído pelos componentes mostrados na Figura 10.

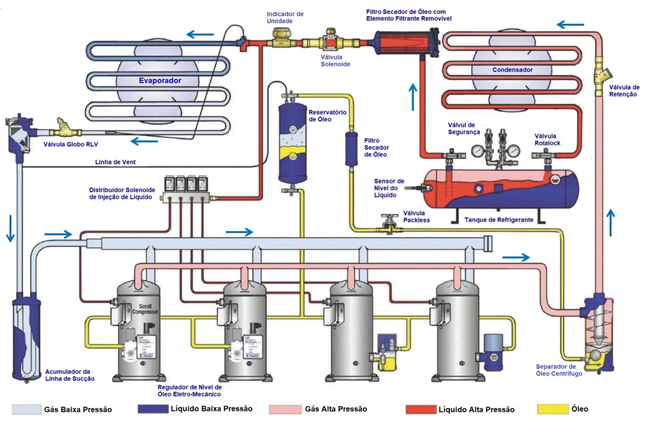

Figura 10 – Elementos de um sistema de refrigeração

Diversos elementos do sistema de refrigeração como os acumuladores, tanques, separadores de óleo, reservatórios de óleo filtros e secadores possuem geometria similar à de vasos de pressão de produção seriada. Entretanto, devido às suas dimensões nem sempre podem ser enquadrados em um Código de Construção.

Tomando como exemplo o Código de Construção ASME VIII-1, o código exclui do seu escopo:

a) componentes que têm função de mistura, separação, amortecimento, distribuição e medição ou controle de fluxo, desde que tais componentes sejam geralmente reconhecidas como componentes ou acessórios de tubulação;

b) vasos de pressão com diâmetro interno menor ou igual a 152 mm (seis polegadas), independente do comprimento do vaso ou da pressão.

Considerando as duas exclusões do ASME VIII-1, a maior parte dos equipamentos do sistema de refrigeração fica excluída dos requisitos do Código de Construção. Apenas alguns equipamentos com diâmetro interno superior a 152 mm (seis polegadas), como os tanques que contêm o fluido refrigerante, alguns modelos de separadores e de acumuladores da linha de sução podem ser considerados vasos de pressão.

A decisão de enquadrar um determinado componente do sistema de refrigeração como vasos de pressão deve ser feita analisando cuidadosamente os requisitos do Código de Construção adotado, as dimensões e o projeto do componente.

a) Filtro

b) Separador de óleo

c) Tanque

Figura 11 – Exemplos de componentes do sistema de refrigeração.
