Telescópio 1,6 m Perkin-Elmer
Este é o principal telescópio do OPD/LNA. Entrou em funcionamento em 1981. O espelho primário tem 1,6 metros de diâmetro e a razão focal no foco Cassegrain é f/10. O projeto óptico é tipo Ritchey-Chrétien. No foco Coudé a razão focal é f/31,2, após algumas conversões, uma vez que o secundário fornece f/150. O telescópio de 1,6m aponta e acompanha alvos no céu sob controle de um programa de computador. O telescópio é utilizado para fotometria, polarimetria e espectroscopia.
Este telescópio foi instalado no OPD em 1992 através de um convênio entre o Instituto Astronômico e Geofísico da USP e o LNA. O primário tem 60cm de diâmetro e a razão focal no foco Cassegrain é de f/13,5. A óptica é do tipo Ritchey-Chrétien. O apontamento deste telescópio utiliza uma adaptação do programa desenvolvido para o telescópio de 1,6m. É utilizado para fotometria e polarimetria.

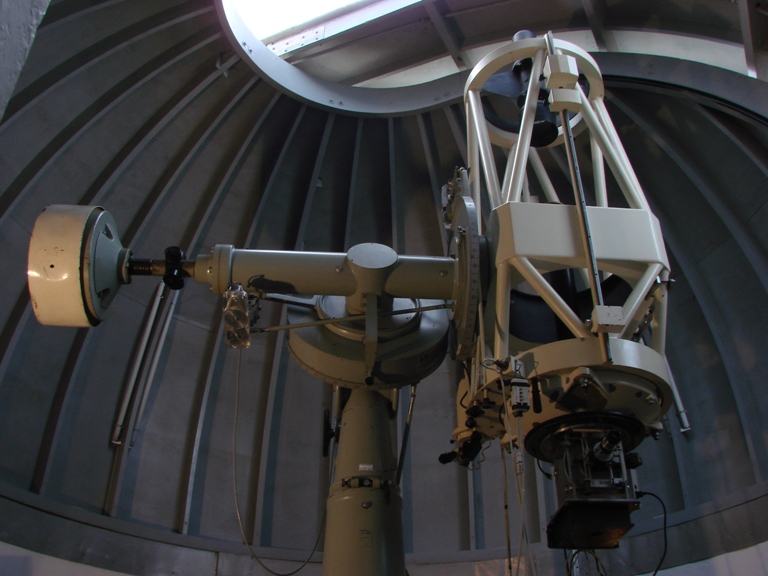

Telescópio 0,6 m Zeiss
Este telescópio foi adquirido da ex-Alemanha Oriental em troca de café nos anos 60/70. Permaneceu armazenado em Brazópolis durante muitos anos até ser montado em 1983 no OPD. O projeto óptico é de um Cassegrain clássico, com primário parabólico e secundário hiberbólico. A razão focal no foco Cassegrain é f/12,5. O instrumento tem apontamento manual. É utilizado exclusivamente para fotometria e polarimetria.
Telescópio robótico de 40cm (ROBO40)
O telescópio consiste no tubo óptico de um telescópio MEADE LX200 16’’ montado em uma montagem do tipo equatorial alemã modelo Paramount ME. O único instrumento disponível é uma câmera CCD modelo Apogee Alta U16M. As observações serão exclusivamente em modo fila e sem possibilidade de escolha de condições climáticas como qualidade de imagem (seeing) e cobertura de nuvens (céu não fotométrico). O telescópio não conduzirá observações em condições adversas, tais quais cobertura de nuvens maior que 70% e massa de ar maior que 3.
Características dos telescópios do LNA
Resumo das características do Telescópio Perkin-Elmer de 1,60m:
- Sistema: Ritchey-Chrétien
- Diâmetro do campo (blindado e sem "vignetting"): 50 minutos de arco
- Escala de placa (segundos de arco)/mm): 13,09
- Distância focal equivalente: 15.752mm
- Razão focal: f/10
- Plano focal a 355mm (Ref.) atrás do rotator de instrumentos
- Capacidade de carga: 250kg com centro de gravidade a 305mm da face do rotator de instrumentos.
| Elemento | Forma | Asfericidade | Diâmetro (mm) |
Dist. focal | Separação do primário |
Material |
| Primário | hiperbolóide | -1,0654 | 1574 | 4724 | Cervit | |
| Secundário | hiperbolóide | -4,1627 | 470 | -1800 |
3464 |
Cervit |
Resumo das características do Telescópio B&C de 60cm:
- Sistema: Ritchey-Chrétien
- Diâmetro do campo (blindado e sem "vignetting"): 26 minutos de arco
(30% de "vignetting" a 1/2 grau fora do eixo)
- Escala de placa (segundos de arco)/mm): 25,09
- Distância focal equivalente: 8.222mm
- Razão focal: f/13,49
| Elemento | Forma | Asfericidade | Diâmetro (mm) |
Dist. focal | Separação do primário |
Material |
| Primário | hiperbolóide | -1,0455 | 609 | 4284 | Cervit | |
| Secundário | hiperbolóide | -3,3330 | 166 | 1462 | 1592 | Cervit |
Resumo das características do Telescópio ZEISS de 60cm:
- Sistema: Cassegrain
- Diâmetro do campo no foco Cassegrain: 20 minutos de arco
- Escala de placa (segundos de arco)/mm): 27,5
- Distância focal equivalente: 7500mm
- Razão focal: f/12,5
| Elemento | Forma | Diâmetro (mm) | Dist. focal |
| Primário | Parabolóide | 600 | 2400 |
| Secundário | Hiperbolóide | 183 | 750 |
Resumo das características do Robo40:
- Sistema: Cassegrain
- Abertura: 406.4 mm
- Campo: 30’ x 30’ (0.27 grau quadrado)
- Razão focal: f/10
- Distância focal: 4064 mm
- Câmera: Apogee Alta U16M
- Filtros: Johnson CLEAR, U, B, V, R, I (há espaço para mais 3 filtros redondos de 50mm)
- Sensor: Kodak KAF-16803 4096x4096 píxeis de 9µm.
- Tempo morto por exposição: 1x1 = 25s, 2x2 = 10s, 3x3: 6s
