FAQ CubeSats

Preguntas frecuentes - CubeSats

1. Sobre el formato de la competición:

- ¿El desarrollo del prototipo de satélite lo realiza íntegramente el equipo de su institución o hay algún tipo de apoyo técnico del INPE o de la organización CubeDesign?

El desarrollo del prototipo de satélite lo realiza íntegramente el equipo de su institución.

- Los días de competición estarán dedicados exclusivamente a pruebas de validación, ¿correcto? ¿No habrá desarrollo de sistemas durante el evento?

Los días de competición estarán dedicados exclusivamente a pruebas de validación. Sólo se permitirán algunas reparaciones finales en el sitio.

- Además de la hoja de desafío, ¿habrá algún material de apoyo técnico disponible para los equipos?

Cualquier material de apoyo técnico será enviado a los equipos.

2. Requisitos del prototipo:

- ¿El prototipo de satélite debe desarrollarse exclusivamente para esta edición del concurso o es posible reutilizar un modelo existente?

El equipo debe tomar esa decisión.

3. Documentación del proyecto:

- ¿La documentación de “diseño completo del CubeSat”, que debe entregarse un mes antes de la prueba, tiene un formato o plantilla específico?

Le sugerimos pdf.

- ¿Es necesario incluir en esta documentación la propuesta de la misión (como la órbita, el tiempo de revisión, etc.) o debería centrarse únicamente en los aspectos del prototipo orientados a los desafíos de la competencia?

El enfoque debe centrarse únicamente en los aspectos del prototipo que estén orientados a los desafíos de la competencia.

4. Presentación del proyecto:

- ¿La defensa del proyecto se realizará presencialmente en el INPE durante el evento?

La defensa del proyecto se realizará de forma presencial en el INPE.

5. Acerca de la carga útil:

- ¿La carga útil óptica tiene algún formato o especificación definido? ¿Cómo se adquirirán los datos durante la competición? ¿Se proyectará, por ejemplo, una imagen que el satélite deberá observar y procesar?

• La carga útil óptica no tiene un formato definido. La adquisición de datos se realizará a través de una escena proyectada que el satélite deberá observar y procesar. La adquisición de los datos se realizará a través de una escena dinámica proyectada que el satélite deberá observar y procesar. La escena será en formato de vídeo con embarcaciones sujetas a derrames de petróleo.
• La distancia entre la pantalla de la escena y la cámara de su cubesat (máx. 2 m)  puede ajustarse según lo desee el equipo. La pantalla que mostrará el vídeo tiene una imagen de aproximadamente 50 cm por 26 cm.
• El movimiento de los barcos en el vídeo se sincronizará con las señales de posición del AIS de los mismos.

- Respecto a los datos del AIS (Automatic Identification System), ¿cómo se introducirán en el sistema durante el desafío? ¿Vía telemetría? ¿Existe un formato de entrada específico?

Los datos del AIS estarán disponibles a través de un enlace de RF en un protocolo. Más detalles en el punto 8.

6. Mecanismo de apertura:

- ¿El mecanismo de apertura se puede implementar con paneles solares o debe hacerse con antenas?

Depende del equipo elegir.

7. Pruebas de misión:

- ¿Cómo se realizarán las pruebas de la misión durante el evento? ¿El CubeSat estará fijado a una estructura? Esta información nos ayudaría a simular las pruebas en nuestro laboratorio..

Las pruebas de la misión durante el evento se realizarán con el cubesat colgado bajo una plataforma suspendida.

8. Misión AIS:

- Al transmitir datos AIS, ¿es necesario que un radioaficionado opere el satélite?

No se necesita una radioafición para el AIS estándar en VHF (161-162 MHz). Durante las pruebas, la potencia de transmisión de nuestro equipo de pruebas se limitará a aproximadamente 100 mW para no causar interferencias externas.

- En las pruebas de comunicación en el INPE, ¿es realmente obligatorio el uso de un receptor AIS o podemos utilizar un módulo de radio diferente, con otras frecuencias?

Es obligatorio tener un receptor AIS a bordo del cubesat. Estamos comprobando la posibilidad de variar la frecuencia del enlace AIS (TBC - por confirmar).

- ¿Cuál será el formato de los datos AIS que recibirá el cubesat?

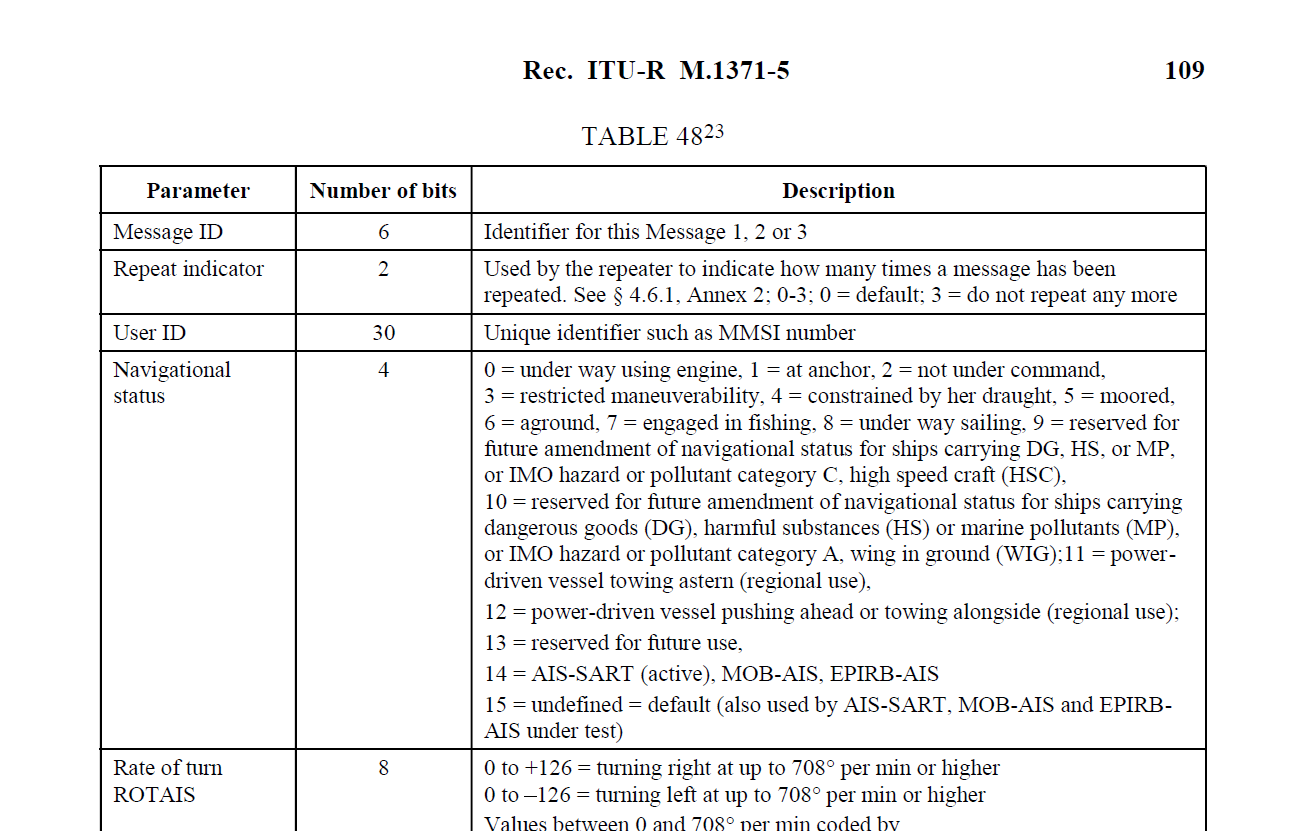

• La señal AIS utilizará el protocolo descrito en Rec. ITU-R M.1371-5, donde solo utilizaremos mensajes de tipo 1 (168 bits) y solo se tendrán en cuenta los campos de los siguientes parámetros: Message ID, User ID, Navigational status, Rate of turn ROTAIS, SOG, Longitude, Latitude, True heading, Time stamp. El resto de parámetros del paquete AIS pueden ignorarse para esta misión. Consulte abajo el extracto del documento de la UIT y el enlace para obtener más detalles.

Tabela ITU

Ref. https://www.itu.int/dms_pubrec/itu-r/rec/m/R-REC-M.1371-5-201402-I!!PDF-E.pdf

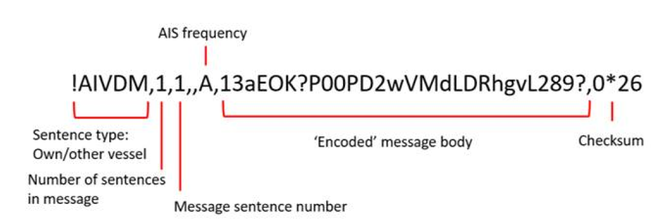

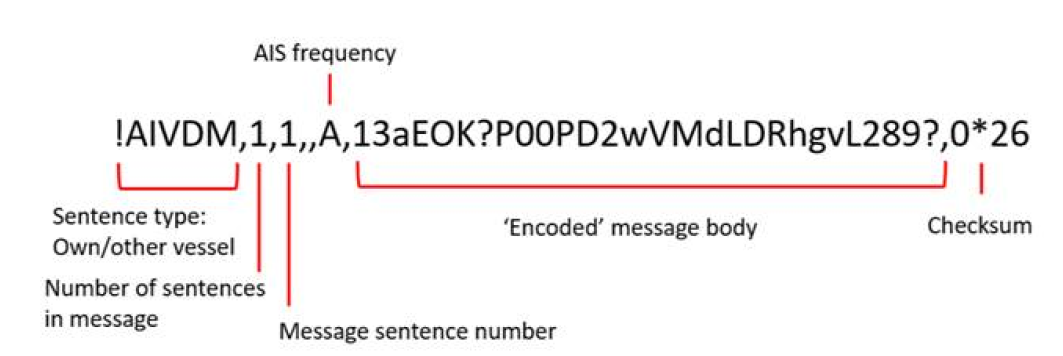

• Los datos AIS se codificarán en NMEA0183, vea el ejemplo de un mensaje final.

Dados AIS

https://www.pentestpartners.com/security-blog/hacking-ais/

- ¿Cómo se simularán las escenas y las señales AIS?

Tanto la generación de la escena como la emisión de las señales AIS estarán sincronizadas. Para más detalles, se ha preparado una presentación (ppt) con un vídeo de ejemplo para la competición.
