Infraestrutura do RSDC

Detalhes da Infraestrutura do RSDC para garantir alta disponibilidade, segurança e eficiência em nossas operações.

Redundância Elétrica: o RSDC conta com UPS operando em paralelo e geradores, com a redundância de geradores em fase de implementação para garantir a continuidade do fornecimento de energia.

Datacenter Modernizado e Reestruturado: o RSDC foi modernizado, apresentando racks padronizados, uma nova infraestrutura elétrica e um sistema de cabeamento de dados estruturado e uniforme para garantir a eficiência e a confiabilidade.

Espaços Especializados: o RSDC oferece espaços diferenciados para o NOC (Centro de Operação de Rede), operadoras de telecomunicações e uma área dedicada à computação de alta performance, atendendo às necessidades específicas de cada setor.

Controles de Acesso Rigorosos: o RSDC prioriza a segurança com controles de acesso rigorosos, que incluem autenticação dupla, recursos biométricos e reconhecimento facial para garantir a proteção dos dados e equipamentos.

Ambiente Controlado: o RSDC implementa corredores confinados de ar quente e frio para otimizar o desempenho e a eficiência energética, complementados por um sistema de refrigeração redundante para manter o ambiente na temperatura ideal.

Seguimos o Padrão TIER-2 para Data Center

O RSDC segue o padrão Tier-2 para data centers (conforme estabelecido pelo Uptime Institute), com um nível de infraestrutura com requisitos de redundância parcial, oferecendo segurança e alta disponibilidade. O RSDC possui componentes redundantes como fontes de energia e refrigeração, permitindo manutenções programadas sem interromper as operações, além de um sistema de UPS (fonte de alimentação ininterrupta) e geradores para lidar com falhas de energia. A expectativa de disponibilidade para um Tier-2 é de 99,741%, o que significa um tempo de inatividade anual tolerável de cerca de 22 horas. Obs: o RSDC opera de acordo com os padrões Tier-2, porém não possuí certificação formal.

Infraestrutra Elétrica

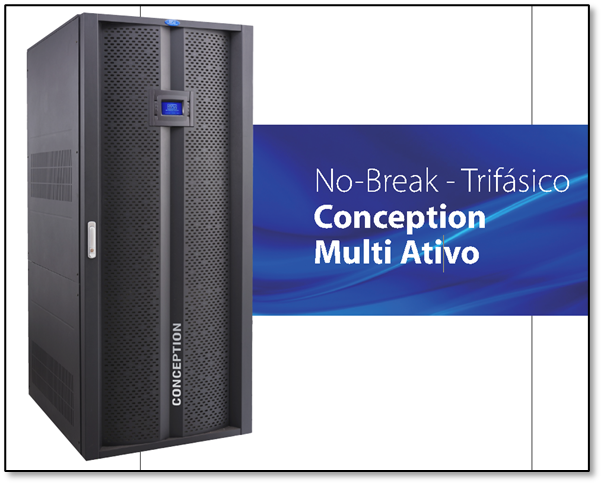

O RSDC utiliza circuitos elétricos projetados com alta confiabilidade e redundância para garantir a disponibilidade contínua dos serviços críticos. Isso inclui a implementação de múltiplos circuitos de energia, cada um alimentado por fontes elétricas independentes, como UPS (Sistemas de Alimentação Ininterrupta) e geradores de energia. As UPS do RSDC que operam de forma paralela, com o No-break Trifásico Conception Multi Ativo com capacidade de 125KVA. Além disso, são adotados sistemas de distribuição de energia balanceados para garantir a carga equitativa em todos os circuitos.

O RSDC está equipado com geradores de energia para situações de emergência. Estes geradores incluem o GMG1, de modelo Stemac / WEG GTA com capacidade de 350 kVA, oferecendo uma autonomia de 4 horas a 100% de carga. O GMG2, modelo G.10T com capacidade de 150 kVA, proporciona uma autonomia de 8 horas a 100% de carga. E o GMG4, modelo Catterpillar / C15 com potência de 625 kVA, oferece uma autonomia de 7 horas a 100% de carga. A proteção contra surtos e sobrecargas, juntamente com a monitorização constante da qualidade da energia, fazem parte da infraestrutura elétrica do RSDC, visando a máxima disponibilidade e a minimização de interrupções de energia. Essa infraestrutura de energia garante que o RSDC possa operar de maneira contínua e confiável, mesmo em situações de falha de energia, garantindo a disponibilidade dos serviços críticos oferecidos.

Racks padronizados

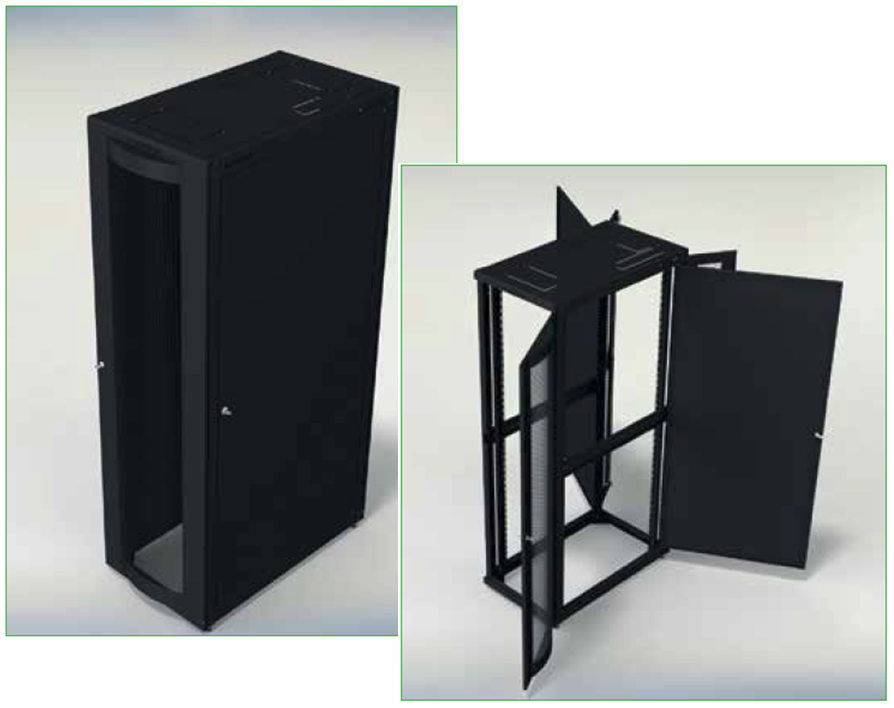

O RSDC utiliza racks padronizados como parte essencial de sua infraestrutura. Esses racks são construídos com uma estrutura de aço galvanizado revestido com pintura eletrostática de poliéster, garantindo durabilidade e resistência. Possuem portas frontal e traseira de design eficiente, facilitando o acesso e a manutenção dos equipamentos. Além disso, sua estrutura permite a passagem de cabos tanto aérea quanto pelo piso, oferecendo flexibilidade na organização. Com pés niveladores ajustáveis e capacidade de carga estática de 1000 kg, esses racks proporcionam uma solução confiável e eficaz para acomodar equipamentos de TI de forma segura e organizada.

RACK MRS SERVIDOR - 42UX600X1000MM

Cabeamento de dados estruturado novo e padronizado.

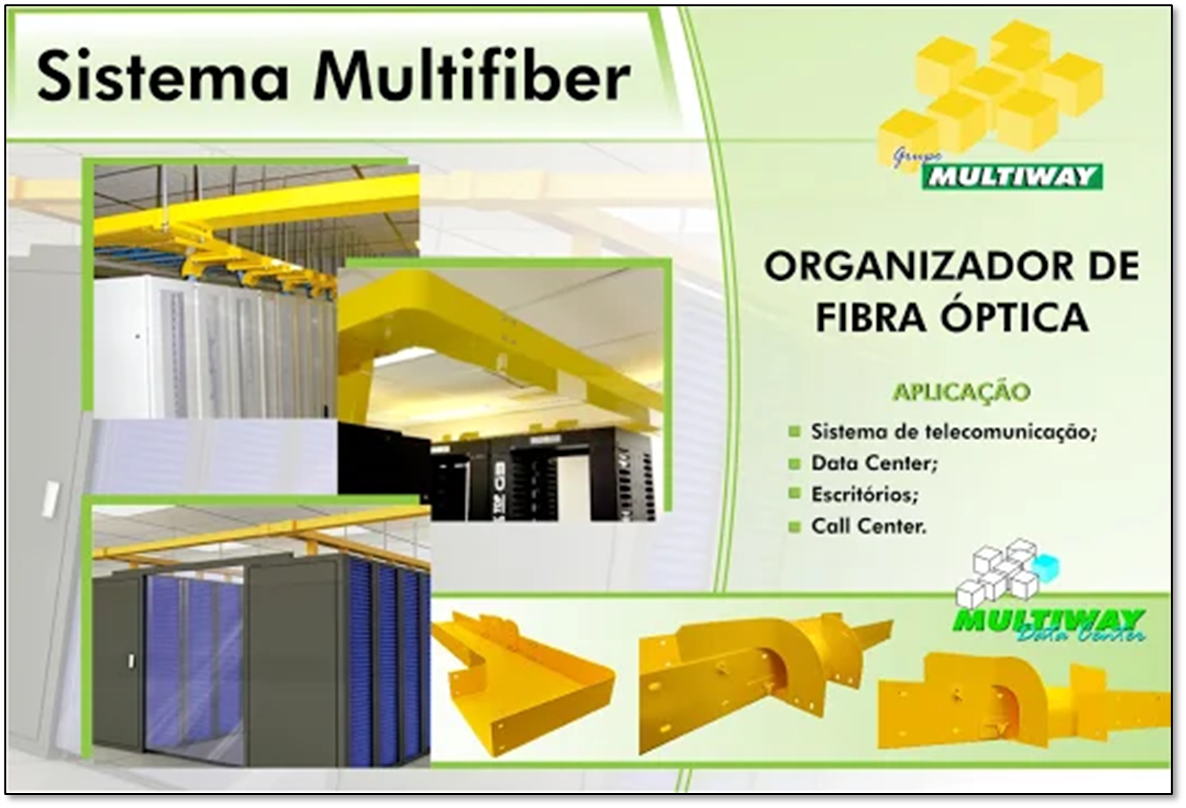

O RSDC utiliza o Sistema Multifiber da Multiway para seu cabeamento de dados estruturado. Esse sistema proporciona uma infraestrutura de comunicação padronizada e eficiente, garantindo a conectividade necessária para as operações do centro de dados. Com a utilização do Sistema Multifiber da Multiway, o RSDC assegura uma rede confiável e escalável, capaz de acomodar uma grande quantidade de dados e garantir a eficiência nas operações. Esse compromisso com a excelência na infraestrutura de comunicação é fundamental para manter a conectividade e a disponibilidade dos serviços oferecidos pelo RSDC.

Limpeza do RSDC:
No RSDC a limpeza é uma consideração crítica para garantir o funcionamento confiável dos equipamentos. O ambiente é mantido livre de poeira, partículas e detritos que podem obstruir ventoinhas e dissipadores de calor, comprometendo a eficiência do resfriamento. Além disso, sistemas de purificação do ar são frequentemente implementados para manter a qualidade do ar, reduzindo o risco de corrosão e danos aos componentes eletrônicos sensíveis. A manutenção regular e a limpeza periódica são práticas essenciais para preservar a integridade e a durabilidade dos equipamentos críticos do Data Center.

Sistema de Monitoramento de Temperatura, Umidade e Detecção de Fumaça SMT+
O RSDC utiliza o Sistema de Monitoramento de Temperatura, Umidade, Gás Inflamável e Fumaça (SMT+) como parte fundamental de sua infraestrutura de monitoramento proativo. Essa avançada tecnologia, desenvolvida por especialistas do CBPF, permite o monitoramento em tempo real desses parâmetros nos sistemas computacionais, unidades de armazenamento de dados e equipamentos do RSDC. Essa iniciativa visa aprimorar a segurança e prevenir potenciais riscos à infraestrutura do Data Center.

Segurança contra Incêndio
A segurança contra incêndios é uma prioridade do RSDC. O RSDC possui um sistema projetado pelo CBPF para detecção de incêndios, incluindo detectores de fumaça nos racks. Além disso, o RSDC conta com quatro extintores de Dióxido de Carbono (CO2) que são eficazes para incêndios de Classe C (envolvendo equipamentos elétricos energizados). O CO2 extingue o fogo ao remover o oxigênio, sem deixar resíduos ou causar danos aos equipamentos eletrônicos. Como a descarga de CO2 pode ser perigosa para seres humanos, é necessário evacuar a área antes de seu uso. O RSDC possui um protocolo de evacuação e treinamento de pessoal para garantir a segurança em caso de incêndio, minimizando o risco de perda de dados críticos e interrupção das operações.

Ambientes Separados
O RSDC dispõe de ambientes separados para aumentar a eficiência operacional e a segurança. O NOC é responsável pelo monitoramento e gerenciamento do tráfego de dados e da rede. A Sala de Telecom é reservada para a infraestrutura das operadoras de telecomunicações, mantendo o gerenciamento das comunicações centralizado. Já a Sala de Computação é dedicada aos sistemas de HPC, suportando as necessidades de computação científica do CBPF e de suas entidades colaboradoras, garantindo um espaço adequado para processamentos computacionais de alta complexidade.

Sistema de Refrigeração

O sistema de refrigeração empregado conta com equipamentos robustos e eficientes, sendo composto por seis condensadoras HITACHI de 10 TR (Toneladas de Refrigeração) e três evaporadoras HITACHI, cada uma com capacidade de 20 TR, garantindo uma performance destacada para o controle térmico. O ambiente onde estão instalados é estrategicamente confinado, com corredores separados para as áreas de ar quente e frio, maximizando assim o desempenho e a eficiência energética do sistema. Além disso, a infraestrutura de refrigeração é projetada com redundância, assegurando a continuidade operacional sem interrupções mesmo no caso de falha de um dos componentes.

Segurança
O Rio Science Datacenter garante a segurança através de um sistema de controle e vigilância avançado, equipado com sete câmeras IP de alta definição que monitoram continuamente o espaço. O acesso ao centro de dados é restrito e gerido por um terminal de reconhecimento facial DS-K1T606, que requer dupla autenticação, combinando métodos biométricos
